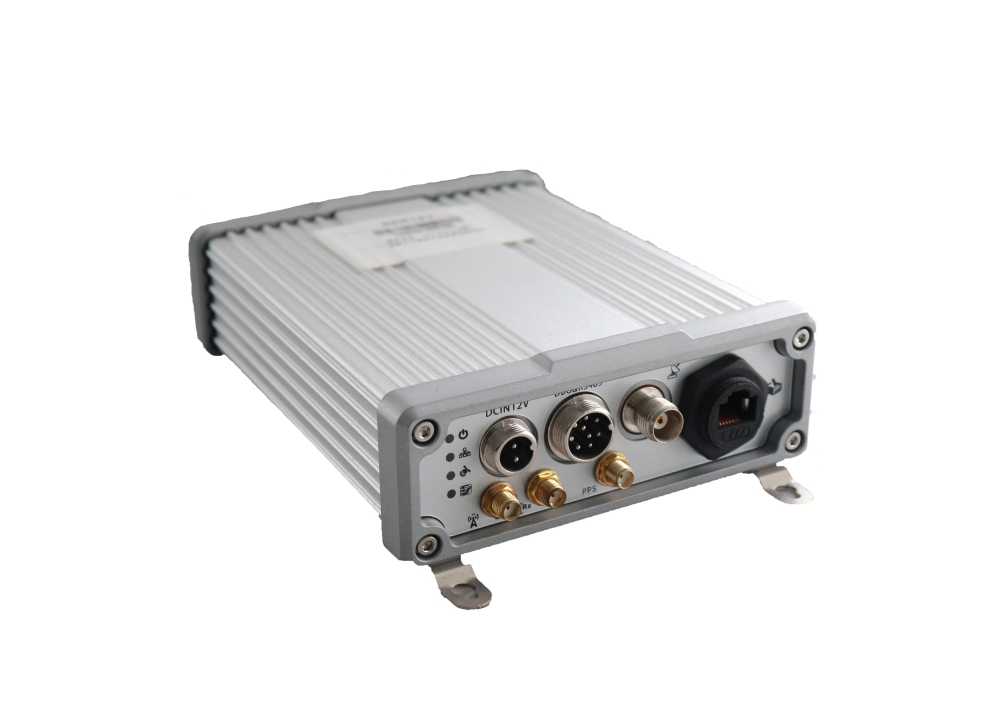

测地型GNSS接收机(AIM-HW1V30)

来源:湖南北斗微芯

(一)简介

        一款高精度测地型北斗接收机,支持四系统(BDS/GPS/GLONASS/Galileo)全频段信号,支持北斗三代卫星信号,支持当前及未来的各种导航数据格式,集成智能动态灵敏信号跟踪技术。具有强大的BDS信号跟踪能力,在复杂环境下保证可用性与可靠性。支持北斗单系统定位,也可融合其它系统联合定位。



(二)特点&应用

1、支持BDS,GPS,GLONASS,Galileo四系统全频段信号;

2、智能动态灵敏度信号跟踪技术,适应更加恶劣的定位环境;

3、高可靠载波跟踪技术,提高了载波精度,为用户提供高质量的原始观测数据;

4、集成全网通4G,LoRa及以太网等通信方式,智能自适应信道切换;

5、通信接口丰富,满足扩展使用需求;

6、广泛应用于地质灾害、轨道交通、水利大坝、交通基础设施、工程监测、财产保险、国防安全等行业领域安全监测预警。

 (三)技术参数

参数

描述

信号跟踪

BDS:B1/B2/B3

GPS:L1 C/A、L1/L2P、L5

GLONASS:G1/G2

Galileo:E1、E5a、E5b

SBAS:L1 C/A

精度

单定位精度:平面1.5m,垂直2.5m

静态差分精度:平面2.5mm±1ppm,垂直5.0mm±1ppm

授时精度:20ns

测速精度:0.03m/s

定向精度:方向角精度(0.2/R)°,横滚或俯仰精度(0.4/R)°

信号跟踪时间

冷启动<50s,热启动<15s,信号重捕获<2s

RTK初始化时间<1s,初始化可靠性>99.9%

更新率

数据更新率:1Hz/2Hz/5Hz/10Hz/20Hz/50Hz

定位更新率:1Hz/2Hz/5Hz/10Hz/20Hz

数据格式

RTCM2.X/RTCM3.0/RTCM3.2(MSM4)

通信方式

RS232

全网通4G,支持移动、联通、电信全网全频,MQTT协议

以太网,10/100M,MQTT协议

LoRa,频段433MHz~510MHz,发射功率最大20dbm,传输距离≥3Km,私有协议

通信链路上实现智能自动切换

GNSS参数配置

支持导航电文参数、采样频率等配置

系统自检

支持电池电压、充电状态、告警信息等上报

存储

内置32G存储,自动覆盖式存储原始数据

其他功能

支持本地和远程配置,支持校时、重启、传输周期、导航参数等配置

接口

电源输入×1 、RS485×1、RS232×2、以太网×1、4G天线×1、LoRa天线×1、GNSS天线×1、状态指示灯×4

环境参数

工作温度:-20℃~+85℃

存储温度:-55℃~+95℃

工作湿度/存储湿度 5%~95%RH(无凝露)

防护等级  IP68

电源

输入电压DC9~18V

平均功耗3.5W

电源支持防反接和过压保护电路
