（一）产品简介

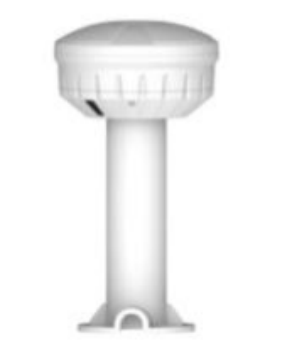

该设备是通过北斗三号系统卫星短报文通信链路进行数据传输而研制的机型，采用收发天线、模块、核心主板一体化设计，集成了RDSS、RNSS天线、射频收发电路、功放电路、基带电路等，产品集成度高、功耗低，配有专用的固定支架，安装使用极为方便。数据传输终端的设计充分考虑了防水、防盐雾、防腐蚀等要求。目前已经在气象、水利数据采集及传输，渔业船位监控和救援系统中得到广泛应用。
（二）特点&应用
1、RDSS通信：支持北斗二号、北斗三号区域短报文通信功能；
2、RNSS定位：BDS/GPS定位功能；
3、产品尺寸：直径136mm，高度94mm；
4、防护等级：IP67；
5、数据接口：RS232（默认），可内部配置为RS485；
6、数据传输：同时支持4G/蓝牙/WIFI等数据传输，可使用移动网络传输数据；
7、协议版本：北斗卫星导航系统用户终端通用数据接口-V2.1。协议（北二）、北斗三号通信终端通用数据接口（私有）；
8、在气象、水利数据采集及传输，渔业船位监控和救援系统中得到广泛应用。
（三）技术参数
|
| 指标 | 参数 |
| RDSS部分 | 射频输入频率 | S1I、S2C：2491.75±8.16MHz |
| 射频输出频率 | L：1615.68±4.08MHz | |
| 接收误码率 | S1I：≤1×10-5（信号功率≥-125dBm、仰角30°~75°） S2C：天线口面I支路信号功率≥-124.6dBm （仰角10°~29°） | |
| 首次捕获时间 | ≤2秒 | |
| 失锁重捕时间 | ≤1秒 | |
| 发射EIRP | 6dBW~8dBW（仰角10°~75°） | |
| 调制相位误差 | ≤3° | |
| 载波抑制 | ≥30dB | |
| 发射信号频率稳定度 | 优于5×10-7 | |
| 工作功耗 | 待机功率：＜2W(接收机)发射功率：5W | |
| 协议版本 | 北斗二号数据接口协议V2.1版（北斗二号\标准协议） 北斗三号通信终端通用数据接口（北斗三号\私有协议） | |
| RNSS部分 | 工作频点 | 双通道射频、支持全星座BDS、GPS同时接收 |
| 捕获灵敏度 | -160dBm | |
| 首次定位时间 | 冷启动平均≤32秒 | |
| 热启动≤1秒 | ||
| 数据更新频率 | 1Hz（默认），可升级 | |
| 协议版本 | NMEA0183 | |
| 报文部分 | 报文长度 | 根据客户申请北斗卡等级确认，详见备注一 |
| 工作电压 | 电压范围 | DC：+9V～28V |
| 定位部分 | 定位精度 | 水平2m（95%，HDOP≤4） 高程2m（95%，VDOP≤4） |
| 备注一：终端具有北斗二、三号RDSS能力（由插入IC卡类型智能识别），可实现RDSS定位、短报文通信功能。 其中北斗短报文通信每次发送数据量根据北斗IC卡授权情况决定（北斗二号单次报文最大长度：1680bit【210汉字】，北斗三号单次报文最大长度为：14000bit【1000汉字】）。 | ||
| 备注二：终端默认输出输出NEMA-0183协议定位信息（GGA\RMC）。 | ||
| 备注三：在无明显遮挡的室外（露天）环境下，北二北斗短报文通信成功率不低于95%，北三短报文通信成功率不低于98%。 | ||
| 备注四：终端在外壳上注明所用北斗IC卡号。 | ||
| 备注五：终端采用天线、射频、基带等部件的一体化设计，外部线缆长度需定制。 | ||
